設備名稱(DevName) | 測點名稱(TagName) | 描述 | 功能碼 | 讀寫屬性 | 寄存器地址 | 數據類型 | 高低位順序 |
ST2000 | YC0 | type | 讀數據 | 讀寫 | 0 | 字符串 | 12 |
ST2000 | YC1 | year | 讀數據 | 讀寫 | 1 | 16位有符號 | 12 |
ST2000 | YC2 | mon | 讀數據 | 讀寫 | 2 | 16位有符號 | 12 |
ST2000 | YC3 | day | 讀數據 | 讀寫 | 3 | 16位有符號 | 12 |
ST2000 | YC4 | hour | 讀數據 | 讀寫 | 4 | 16位有符號 | 12 |
ST2000 | YC5 | min | 讀數據 | 讀寫 | 5 | 16位有符號 | 12 |
ST2000 | YC6 | sec | 讀數據 | 讀寫 | 6 | 16位有符號 | 12 |
ST2000 | YC7 | 鐘差值(秒) | 讀數據 | 讀寫 | 7 | 16位有符號 | 12 |
ST2000 | YC8 | 工頻鐘hour | 讀數據 | 讀寫 | 8 | 16位有符號 | 12 |
ST2000 | YC9 | 工頻鐘min | 讀數據 | 讀寫 | 9 | 16位有符號 | 12 |
ST2000 | YC10 | 工頻鐘sec | 讀數據 | 讀寫 | 10 | 16位有符號 | 12 |
ST2000 | YC11 | 工頻 | 讀數據 | 讀寫 | 11 | 16位有符號 | 12 |
通訊規約
ST2000系列GPS 既提供軟件對時，又提供硬件對時。軟件對時分報文和編碼兩種方式，輸出時間信息為：年，月，日；星期；時，分，秒；硬件對時有：時脈沖、分脈沖、秒脈沖三種方式，在整時、整分或整秒時輸出同步脈沖或編碼，使接收時間的設備的時分秒與GPS的時分秒同步。采用報文方式對時有以下五種通信規約。
1.規約1
接口標準：RS232RRS485TTL 通訊速率：4800（出廠預置）~9600 bit/s 數據位：8位（ASCⅡ碼）。起始位：1位停止位：1位校驗位：無輸出報文格式：
語句：BJT，YYYYMMDD，hhmmss，土XXX.XX，HHFFPP，ff.f1f1
當出現信號丟失時，發告警語句如下。
告警語句：ERR，YYMMDD，hhmmss
注：告警語句是表示GPS與衛星失步時的時間。報文每秒發送一次，起始位與標準秒的同步誤差小于0.2s
2.規約2
接口標準：RS232RRS485TTL 通訊速率：4800（出廠預置）~9600 bit/s 數據位：8位起始位：1位停止位：1位校驗位：無輸出報文格式：
語句：HHMMSSYYMMDD
HHMMSSYYMMDD分別為北京時間的時，分，秒，年，月，日。
FF 為工頻的整數部分。
FF為工頻的小數點后第一、第二位小數。F2F2為工頻的小數點后第三、第四位小數。HHM2MSS分別為工頻鐘的時，分，秒。以上數據均為壓縮BCD碼。
3.采用編碼方式對時有IRIG-B和DCF77兩種：IRIG-B碼
IRIG-B 碼是采用美國標準，分直流碼
DCF77碼采用歐洲標準，以BCD碼方式輸出，每分鐘組裝完一次完整的時間信息。輸出時間信息為：秒、分、時，星期，日、月、年。接口標準：TTL、RS232、RS485、空接點（24V）
4.規約4
波特率：4800（出廠預置）~9600bit/s 數據位：8位（ASCII碼）起始位：1位停止位：1位校驗位：無工作方式：異步
語句：SThhmmssDDMMYYAFhhmmssffffB
hhhmmss為時分秒，DDMMYY為日 月 年，A為標準時間結束，F為工頻時間開始，hhmmss為工頻時分秒，fff為電網的頻率，如4999表示49.99Hz，B為結束標志。5.規約5
接口標準：RS232/485/TTL 波特率：4800（出廠預置）~9600bit/s
字節：1位起始位，8位數據位，1位停止位，無校驗幀格式

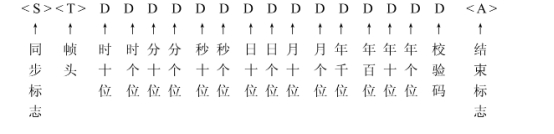

a a q q q q q q q q q q q q q q q q q < > < S>
采用ASCII碼，校驗字節是小時的十位至年的個位逐字節異或后再非運算的結果
ST2000是一款非常前衛的GPS基準時鐘。它集成了有關E1和Timing的尖端科技，是任何需要G.811 G.812、Carrier-Class MTP、IEEE1588的用戶的首選
ST2000的卓越之處，在于：
ST2000可實現時間同步與頻率同步二網合一；ST2000滿足任何場合同時對時間和頻率的需要；ST2000滿足用戶對ns級網絡對時同步的需要。
ST2000內部采用模塊化結構設計，適合用戶今后對衛星接收單元的升級·預備可升級衛星系統：GLONASS/ Galileo/北斗
ST2000的PTP、eNTP輸入和輸出端口都可以通過Firmware升級實現相互間的轉換。精度
ST2000同時采用了IEEE1588建議的PTR技術和硬件MTF技術，實現ns級的時間標記精度。鎖定GFS 時，1PFS最高輸出精度可達100納秒，E1滿足G.811；鎖定上游PTP或Carrier-class ITTP時，1PPS精度優于1us，E1滿足G.812。安全
eNTP、NTP支持128位MD5安全加密認證。E1支持SSM功能。支持基于IP的冗余模式。管理
通過一個以太網接口支持VEB、TELKET、SMMP，另有一個通信串口支持本地或選程管理。提供干接點告警。
支持并兼容MTP Client Monitoring模式的實時時間監測，滿足被網管系統監測需要。軟件
ST2000用于時間同步組網時，無須任何軟硬件的支持，只要ST2000的相應端口被分配一個合適的工P地址，即可實現通過網絡的時間同步。
