上能逆變器通訊協議EP和CP系列逆變器Modbus RTU通信協議 V1.33
上能逆變器通訊協議EP和CP系列逆變器Modbus RTU通信協議。上能電氣集中式、組串式逆變器均具備弱電網適應能力，在SCR≥1.2弱電網條件下可穩定運行；支持PLC寬帶電力載波通信傳輸方式，可快速響應電網調度數據網的調度指令，無功響應小于30ms，有功調節60ms至90%以上，配合杭州領祺群調群控采集終端裝置及系統（包括遠動機、路由器、加密機、交換機、群調群控裝置），可有力地支持了分布式光伏群調群控協同、光伏全站全景監控系統、新能源大數據平臺的建設。

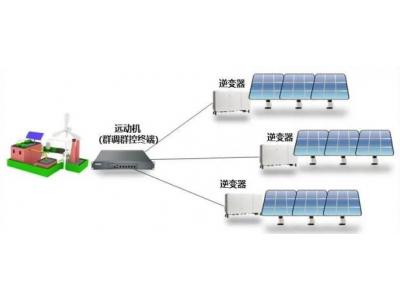

分布式電源群調群控模式：單個分布式電源的站點內部接入多個集中式或組串式逆變器，由遠動機根據主站下達的目標值根據一定規則分解、執行各個逆變器的調節量——單站點內部逆變器層級的群調群控。
調度數據網為電力系統的生產網絡，作為調度核心業務數據通信平臺傳送電網自動化信息、調度指揮指令、繼電保護與安全自動裝置控制信息等重要數據。
在建設調度數據網時必須要全面考慮調度業務的實時性、可靠性、安全性。實現對調度數據專網網絡系統的可靠穩定、安全的運行，保證調度自動化系統對電網的監控準確、不間斷進行。
電力調度數據網強調系統安全防護，不同業務系統之間必須實現有效的隔離，控制生產類實時業務與非控制生產業務隔離，要害業務系統之間按照需要進行隔離。除了業務隔離之外，還需要高安全的有效防止外界的非法入侵，確保系統能長期、穩定、高效地使用。
<<>
| 所屬設備 | 測點名稱 | 測點描述 | 測點類型 | 讀寫屬性 | 系數K | 偏移B | 初始值 | 數值轉換 | 原始值 | 轉換后的值 | 測點分組 | 采集類型碼 | 寄存器地址 | 數據類型 | 數據格式 |
| 上能逆變器 | P | ep | 模擬量 | 讀寫 | 0.01 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1002 | 16位無符號 | 12 |
| 上能逆變器 | Q | eq | 模擬量 | 讀寫 | 0.01 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1003 | 16位有符號 | 12 |
| 上能逆變器 | PF | cos | 模擬量 | 讀寫 | 0.001 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1004 | 16位有符號 | 12 |
| 上能逆變器 | Ua | ua | 模擬量 | 讀寫 | 0.057737 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1005 | 16位無符號 | 12 |
| 上能逆變器 | Ub | ub | 模擬量 | 讀寫 | 0.057737 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1006 | 16位無符號 | 12 |
| 上能逆變器 | Uc | uc | 模擬量 | 讀寫 | 0.057737 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1007 | 16位無符號 | 12 |
| 上能逆變器 | F | f | 模擬量 | 讀寫 | 0.001 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1008 | 32位無符號 | 1234 |
| 上能逆變器 | Ia | ia | 模擬量 | 讀寫 | 0.01 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1010 | 16位無符號 | 12 |
| 上能逆變器 | Ib | ib | 模擬量 | 讀寫 | 0.01 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1011 | 16位無符號 | 12 |
| 上能逆變器 | Ic | ic | 模擬量 | 讀寫 | 0.01 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1012 | 16位無符號 | 12 |
| 上能逆變器 | Pdc | inputep | 模擬量 | 讀寫 | 0.01 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1045 | 16位無符號 | 12 |
| 上能逆變器 | Umppt1 | uPV1 | 模擬量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1046 | 16位無符號 | 12 |
| 上能逆變器 | Umppt2 | uPV2 | 模擬量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1047 | 16位無符號 | 12 |
| 上能逆變器 | Umppt3 | uPV3 | 模擬量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1048 | 16位無符號 | 12 |
| 上能逆變器 | Umppt4 | uPV4 | 模擬量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1049 | 16位無符號 | 12 |
| 上能逆變器 | Umppt5 | uPV5 | 模擬量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1050 | 16位無符號 | 12 |
| 上能逆變器 | Umppt6 | uPV6 | 模擬量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1051 | 16位無符號 | 12 |
| 上能逆變器 | Umppt7 | uPV7 | 模擬量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1052 | 16位無符號 | 12 |
| 上能逆變器 | Umppt8 | uPV8 | 模擬量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1053 | 16位無符號 | 12 |
| 上能逆變器 | Umppt9 | uPV9 | 模擬量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1054 | 16位無符號 | 12 |
| 上能逆變器 | Umppt10 | uPV10 | 模擬量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1055 | 16位無符號 | 12 |
| 上能逆變器 | Umppt11 | uPV11 | 模擬量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1056 | 16位無符號 | 12 |
| 上能逆變器 | Umppt12 | uPV12 | 模擬量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1057 | 16位無符號 | 12 |
| 上能逆變器 | Imppt1 | iPV1 | 模擬量 | 讀寫 | 0.1 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1078 | 16位無符號 | 12 |
| 上能逆變器 | Imppt2 | iPV2 | 模擬量 | 讀寫 | 0.1 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1079 | 16位無符號 | 12 |
| 上能逆變器 | Imppt3 | iPV3 | 模擬量 | 讀寫 | 0.1 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1080 | 16位無符號 | 12 |
| 上能逆變器 | Imppt4 | iPV4 | 模擬量 | 讀寫 | 0.1 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1081 | 16位無符號 | 12 |
| 上能逆變器 | Imppt5 | iPV5 | 模擬量 | 讀寫 | 0.1 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1082 | 16位無符號 | 12 |
| 上能逆變器 | Imppt6 | iPV6 | 模擬量 | 讀寫 | 0.1 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1083 | 16位無符號 | 12 |
| 上能逆變器 | Imppt7 | iPV7 | 模擬量 | 讀寫 | 0.1 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1084 | 16位無符號 | 12 |
| 上能逆變器 | Imppt8 | iPV8 | 模擬量 | 讀寫 | 0.1 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1085 | 16位無符號 | 12 |
| 上能逆變器 | Imppt9 | iPV9 | 模擬量 | 讀寫 | 0.1 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1086 | 16位無符號 | 12 |
| 上能逆變器 | Imppt10 | iPV10 | 模擬量 | 讀寫 | 0.1 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1087 | 16位無符號 | 12 |
| 上能逆變器 | Imppt11 | iPV11 | 模擬量 | 讀寫 | 0.1 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1088 | 16位無符號 | 12 |
| 上能逆變器 | Imppt12 | iPV12 | 模擬量 | 讀寫 | 0.1 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1089 | 16位無符號 | 12 |
| 上能逆變器 | Eff | xiaolv | 模擬量 | 讀寫 | 0.001 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1094 | 16位無符號 | 12 |
| 上能逆變器 | Temp | temperature | 模擬量 | 讀寫 | 0.1 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1095 | 16位有符號 | 12 |
| 上能逆變器 | DayE | daypositiveActice | 模擬量 | 讀寫 | 0.1 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1100 | 16位無符號 | 12 |
| 上能逆變器 | TotalE | positiveActice | 模擬量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1101 | 32位無符號 | 1234 |
| 上能逆變器 | 電網欠壓 | warning1 | 開關量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 2010 | 16位無符號 | 12 |
| 上能逆變器 | 電網過壓 | warning2 | 開關量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 2010 | 16位無符號 | 12 |
| 上能逆變器 | 電網電壓不平衡 | warning3 | 開關量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 2010 | 16位無符號 | 12 |
| 上能逆變器 | 電網欠頻 | warning4 | 開關量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 2010 | 16位無符號 | 12 |
| 上能逆變器 | 電網過頻 | warning5 | 開關量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 2010 | 16位無符號 | 12 |
| 上能逆變器 | 頻率異常 | warning6 | 開關量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 2010 | 16位無符號 | 12 |
| 上能逆變器 | 孤島 | warning7 | 開關量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 2010 | 16位無符號 | 12 |
| 上能逆變器 | 殘余電流超限 | warning8 | 開關量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 2010 | 16位無符號 | 12 |
| 上能逆變器 | 絕緣阻抗異常 | warning9 | 開關量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 2014 | 16位無符號 | 12 |
| 上能逆變器 | 并網運行 | warning10 | 開關量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1990 | 16位無符號 | 12 |
| 上能逆變器 | 告警運行 | warning11 | 開關量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1990 | 16位無符號 | 12 |
| 上能逆變器 | 隆額運行 | warning12 | 開關量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 1990 | 16位無符號 | 12 |
| 上能逆變器 | 故障 | warning13 | 開關量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 2050 | 16位無符號 | 12 |
| 上能逆變器 | 過溫運行 | warning14 | 開關量 | 讀寫 | 1.0 | 0.0 | 0.0 | 0 | 512 | 1 | 0 | 4 | 2050 | 16位無符號 | 12 |
