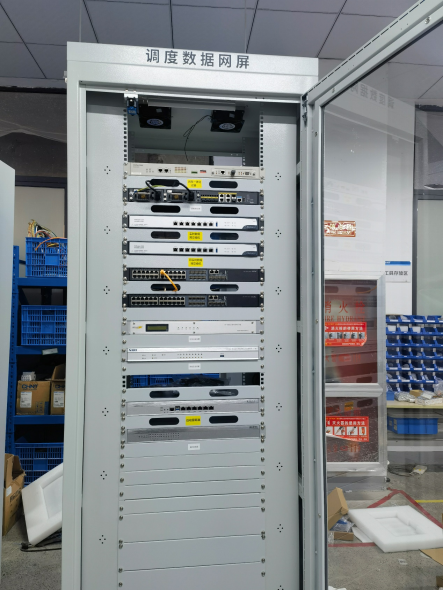

遠動通訊屏有時有稱為調度數據網柜，遠動通訊屏具體干啥作用？遠動通訊屏是以計算機為基礎的生產過程與調度自動化系統，可以對現場的運行設備進行監視和控制、以實現數據采集、設備測量、參數調節以及各類信號報警等各項功能。
遠動通訊屏里面主要由遠動裝置、通訊管理機、交換機、調制解調器、GPS對時裝置、數字通道防雷器、模擬通道防雷器、插線板、空氣開關、屏柜及附件等設備組成，能與間隔層各種智能設備進行數據交換、定點對時，也可以向后臺系統、調度中心發送各種遙測、遙信信號，可以接收后臺系統或者調度中心的各種遙調、遙控信號，實現對光伏電站、開閉所、變電站、配電房的自動化控制。
遠動通訊屏里面最為核心的設備為通訊管理機。有時候作為遠動設備使用，會稱為遠動通訊管理機。它的作用就是采集數據，轉發數據的功能。對于采集數據，需要具備常見的通訊規約程序，其中包括CDT、DL/645、modbusTCP、103、61850等等。作為遠動機使用，需具備相應的遠動規約程序，其中有101、104、61850等等。對時設備的作用是給站內所有的微機保護、后臺監控等設備進行對時，當出現故障或者異常時，便于故障查找分析，常見的對時方式為B碼對時
在變電站中，會涉及到很多一次二次設備。二次系統涉及到各種保護屏柜，常見的屏柜有變壓器保護屏，遠動通訊屏，公用測控屏，發電機保護屏、線路保護屏等。公用測控屏主要提供各種遙控信號、遙測信號和發出動作指令的信號。具有 遙信，遙測，遙調、遙控功能。遠動通訊屏一般由交換機，遠動通訊管理機組成，主要的作用是將站內的有用數據上送到調度系統或者集控中心。
（1）遠動裝置
1、遙測（遠方測量的簡稱）指傳送廠站端運行參數給調度中心。它包括主變和輸電線路的P、Q、I，各種母線電壓，主變溫度等其它測量值。
2、遙信（遠方狀態信號的簡稱）指傳送廠站端設備狀態信號給調度中心。它包括斷路器和刀閘位置狀態，繼電保護動作狀態和有載調壓變壓器分接頭位置狀態。
3、遙控（遠方操作的簡稱） 指通過遠程指令實現遠方操作。包括遠方遙分和遙合斷路器或刀閘。
4、遙調（遠方調整的簡稱） 指通過遠程指令實現遠方調整廠站端的各種參數，如改變變壓器的分接頭位置和改變發電機的有功出力等。
① 通訊管理機
② 將一個變電所內所有的智能監控/保護裝置的通訊數據整理匯總后，實時上送上級主站系統的設備
③ 交換機
④ 可以為接入交換機的任意兩個網絡節點提供獨享的電信號通路
⑤ GPS對時
⑥ GPS網絡對時服務器以GPS信號作為時間源，同時可選北斗、CDMA、B碼等時間源的服務器，內嵌國際流行的NTP/SNTP協議，同步網絡中的所有計算機、控制器等設備，實現網絡授時
⑦ 調制解調器
⑧ 調制解調器，是調制器和解調器的縮寫 ，一種計算機硬件，它能把計算機的數字信號翻譯成可沿普通電話線傳送的模擬信號，而這些模擬信號又可被線路另一端的另一個調制解調器接收，并譯成計算機可懂的語言
1、通訊管理機與調度或其它遠方主機的通訊，可采用模擬數字接口。通訊通道可采用屏蔽雙絞線、細纜、電話線路通道、電力線載波通道、微波通道、光纖通道。
2、 支持多種通信接口（以太網、RS232、RS485、RS422、CAN等）和通信規約（如103、104、TCP、MODBUS等）。
3、 實現對電網運行的實時監控，使值班人員和系統調度人員通過管理平臺及時把握系統的運行狀態和事故處理的主動性，另外配套的手機客戶端軟件實現了移動終端功能，可隨時隨地查看或管理電網，提高電網的自動化管理水平、供電基礎。
4、主要由間隔層綜合自動化系統（包含監控單元和通訊總線）及變電站層監控系統構成，主要用于35KV/66KV電壓等級的輸配電線路保護，主設備保護和測量控制系統。
5、間隔層設備包括保護設備、數據采集、控制設備及指示顯示部分等。
6、系列化的面向?qū)ο蟮拈g隔保護測控裝置，對于任何具有不同規模、不同一次接線、不同要求的電站均可實現電站綜合自動化。
7、事件順序記錄和事故追憶功能。
8、時鐘同步。
9、按站內一次設備(一臺主變、多條線路等)分布式配置。保護全部采用微機保護，保護測控裝置全部集中在主控制室內。
10、事故時遙信變位傳送時間：≤1S。
11、保護、控制、測量裝置的數字化（即采用微機實現，并具有數字化通信能力），有利于把各功能模塊通過通信網絡連接起來，也便于接口功能模塊的擴充及信息的共享。
12、 事件記錄正確率：≥99.9%。
13、完成變電站運行參數在線計算、存儲、統計、分析報表和遠傳，保證自動和遙控調整電能質量。
14、變電站后臺系統具有最佳的資源與規模適應性，人機界面友好，能夠達到所見即所得的效果。
15、系統使用壽命：≥10年。
16、實現遠方、后臺及就地三種控制方式，控制操作正確率100％。
17、電力系統調度綜合自動化：全面建立調度數據庫系統，提高電力系統調度自動化的綜合管理水平，使電力系統運行達到最優化，避免電力系統崩潰或大面積停電事故，提高電力系統的安全性和可靠性；建立并完善電氣事故處理體系，使事故停電時間降到最短，降低各種不必要的影響。
18、間隔層設備通過與一次開關設備、CT/PT設備接口，完成對所內供電設備的控制、監視、測量及保護功能。
19、實現漢化的屏幕畫面顯示、模擬盤顯示或其他方式顯示，以及運行和故障記錄信息的打印。
20、處理計算、統計。對各采集量收集其最大、最小值及發生時間，統計電壓、頻率合格率，對電度量按峰、平、谷值累加，實現分時計量。
21、數字化的處理和邏輯運算代替了模擬運算和繼電器邏輯；在信號傳遞上，數字化信號傳遞代替了電壓、電流模擬信號傳遞。
22、 遙控：遠距離的轉換具有兩個確定運行狀態。
23、 主要通過對分布在配電網各個節點的開關的實時數據（如電流電壓信息，開關保護行為SOE信息等）的采集，實現對電網運行的實時監控，使值班人員和系統調度人員通過管理平臺及時把握系統的運行狀態和事故處理的主動性，另外配套的手機客戶端軟件實現了移動終端功能，可隨時隨地查看或管理電網，提高電網的自動化管理水平、供電質量。
24、對變電站的控制、保護、測量、信號傳遞、遠動等功能實現綜合自動控制和管理。
25、 邏輯連接到組態指示 均可 由軟件控制。
26、采用MPC8247處理器可支持頻率266-400MHz。
27、提供32M的32位INTEL FLASH。
遠動通訊屏價格請聯系遠動通訊屏廠家杭州領祺科技有限公司，廠商提供遠動通訊屏原理圖、遠動通訊屏圖紙、遠動通訊屏柜的尺寸等。
