領祺電力通訊管理機如何配置IEC61850協議采集

在線操作手冊

https://dingiiot.com/help-doc/drive_page/GOOSE_master/

https://dingiiot.com/help-doc/drive_page/GOOSE_slave_new/

https://dingiiot.com/help-doc/drive_page/61850%E9%87%87%E9%9B%86/

https://dingiiot.com/help-doc/drive_page/SV_master/

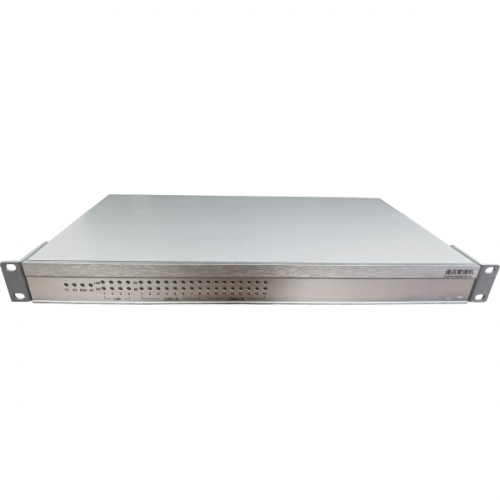

1.產品概述

61850協議主要用于儲能EMS和儲能雙向逆變器PCS之間的通信管理。南向GOOSE采集BMS電池組信息，有時需要CAN接口協議（領祺PBOX8628 ），有時需要很高的響應時間（領祺PBOX6220系列），領祺全系列中高端產品均可支持61850采集轉發，MMS、SV。通信管理機主要應用于工業現場設備規約轉換，實現不同規約的數據采集與轉發，滿足工業、電力相關標準與規范，是廠站與主站之間的通訊橋梁，實現數據從廠站內到各級調度系統或集團統一監控運維平臺。

主要應用領域：

1、石油、化工、水務、供熱等行業現場PLC、各類儀表傳感器數據采集、SCADA數據轉發，遠程監測與控制、內網穿透等。

2、智能工廠數據采集、計算、轉發

3、光伏、風電、水電、火電、熱電站內數據采集與轉發；

4、變配電站站內通訊與調度通訊；

5、樓宇、建筑、工廠能源監測。

2.功能特點

2.1主要功能

ü 具備硬件獨立看門狗電路，軟件看門狗，監視并守護進程等；

ü 支持RS485、RS232、以太網、無線4G等通信方式；

ü 支持多路不同通訊規約采集與轉發；

ü　支持PLC、觸摸屏等遠程編程、調試、程序上傳下載；

ü 支持LUA腳本自定義計算，控制及數據分發處理等；

ü 支持串口/以太網規約時鐘同步、NTP對時服務；

ü 支持歷史數據存儲、日志存盤；

ü 具備圖形化的客戶端管理工具、遠程云端管理系統；

ü 可選4G全網通、WIFI無線模塊。

2.2主要特點

ü 高性能嵌入式處理器Cortex-A7，528MHz，可實時處理高達2萬測點；

ü 256MB內存，標配256MB ND Flash存儲，TF卡最大32G存儲；

ü 工業級設計，工作溫度：-40~80℃；

ü 硬件與軟件雙看門狗，確保系統穩定可靠運行；

ü 支持多種工業與電力通訊規約，具體詳見《智能網關規約庫清單》；

ü 支持本地/遠程可視化管理，通訊調試，控制等。

2.3規約庫清單

工業通信網關運行LCP數據采集核心軟件平臺（簡稱LPC軟件）。每種通訊協議在LPC軟件中都是一個獨立的SO庫，在設備啟動時，LPC軟件讀取配置好的工程，根據配置好的工程動態加載需要用到SO庫。當開發新的通訊協議或擴展已有通訊協議時，不影響原有系統其他通訊協議的穩定性。

目前工業通信網關支持的主要規約有：

ü MODBUS RTU/TCP主站、從站；

ü 61850采集、轉發、GOOSE采集、轉發、SV采集；

ü OPC UA采集、轉發；

ü CDT主站、從站；

ü IEC101主站、從站；

ü IEC103串口/網絡主站；

ü IEC104主站、從站；

ü 電表DL645 97/07主站；

ü 南自以太網103采集與轉發；

ü 南瑞以太網/串口103；

ü 金智以太網103；

ü 許繼串口103，以太網103，以太網104；

ü 天正明日以太網103；

ü 威遠102協議；

ü 西門子200/300/400/1200/1500 TCP協議；

ü 施耐德/歐姆龍/松下/三菱/AB/LG/匯川/和利時/信捷/臺達/日立/海為/安川/橫河/基恩士/富士/GE/艾默生等PLC協議；

ü 以太網轉串口透明傳輸；

ü 朗新/新耀光伏平臺；

ü 正泰中自光伏平臺；

ü 鼎控運維平臺MQTT；

ü 阿里云工業物聯網平臺MQTT；

ü 新能源各類逆變器、氣象站協議等。

3.硬件參數
